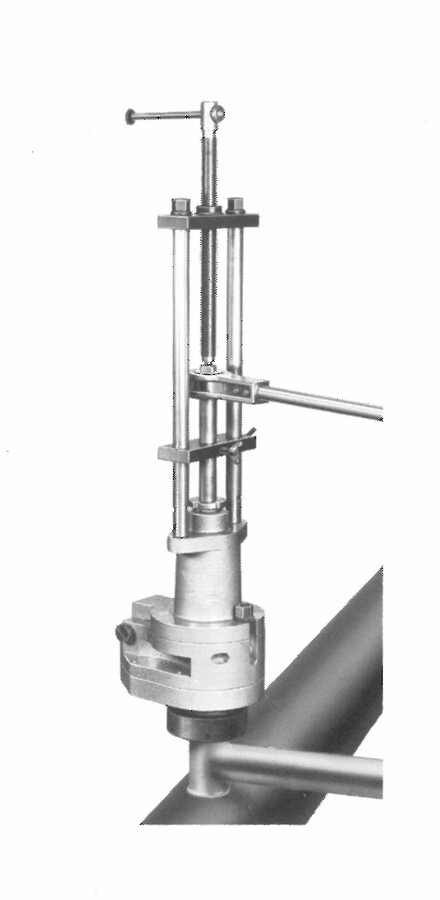

Bezpečnostní komorové navrtávací zařízení, typ J 110

Bezpečnostní komorové navrtávací zařízení typ J 110 je určeno pro navrtávání vodovodního a plynovodního potrubí z oceli nebo litiny za provozního tlaku plynu do 0,4 MPa nebo provozního tlaku vody do 1,0 MPa.

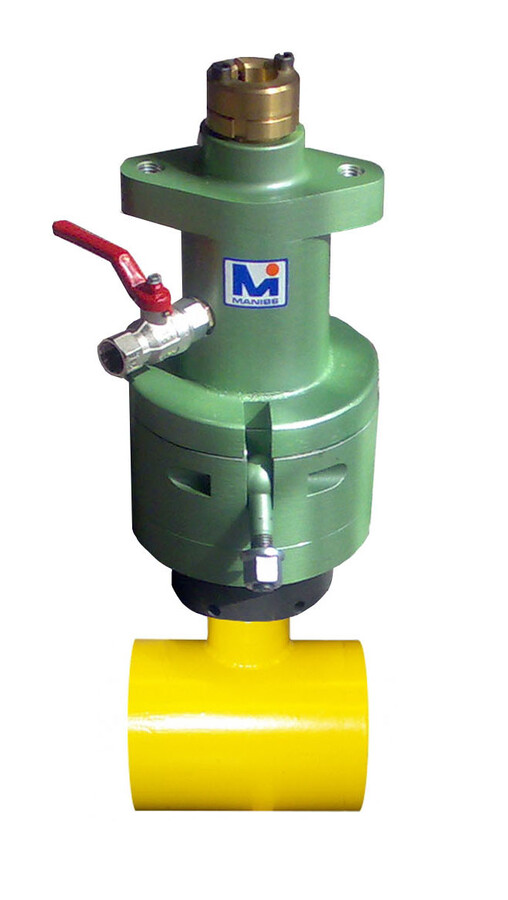

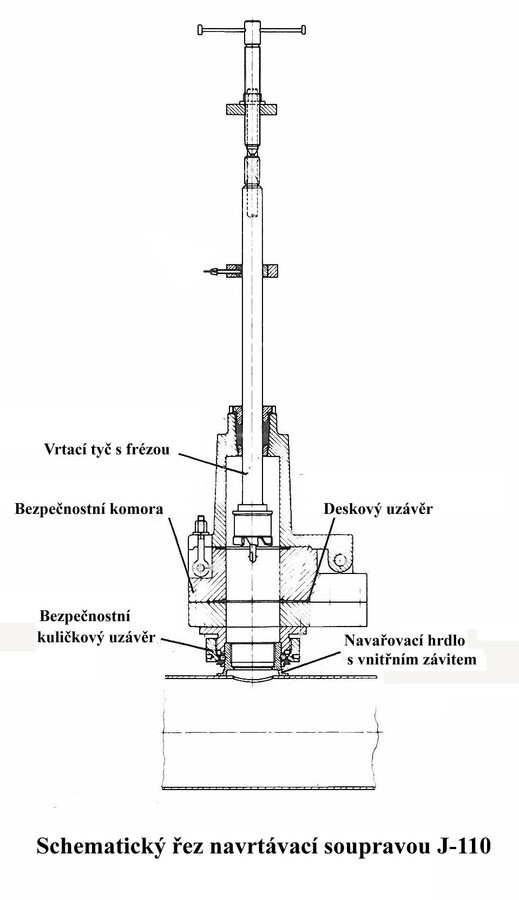

Zařízení se skládá z komory, vrtacího stojánku včetně vrtací tyče, unašeče ventilu nebo zátky, momentového klíče , komorového uzávěru a přepravní bedny. Podle požadavku na velikost odbočky (1.5", 2" a na vyžádání i jiné velikosti ) se volí odbočkový T-kus typ D 410 s odbočkou buď ocelovou, nebo PE trubkou, přičemž PE trubka je buď hladká, nebo zakončena elektrofitinkou.

Dále je možné volit provedení T-kusu se sedlem pro ventil nebo bez sedla pro ventil - provedení T-kusu se sedlem umožní v případě potřeby kdykoliv později provést uzavření odbočky pomocí ventilu.

Postup práce je popsaný na obrázku níže.

Nutné příslušenství k práci

• J 413 pilová fréza tenkostěnná pro ocel a litinu, která při ručním řezání vystačí na cca. 20-25 otvorů, při řezání tlakovzdušným pohonem J 111 stačí na cca. 30-40 otvorů. Průměr se volí podle potřeby - většinou od 1" - 2"

• J 411 pilová fréza pro ocel, litinu a PVC
• J 416 magnetická deska pro pilové frézy (průměr podle potřeby). Pro soupravu stačí 1 ks a při výměně pilové frézy se znovu použije. Při řezání zachycuje kovové piliny a zachytí i odfrézovaný kotouč ze stěny hlavního řadu

• J 415 středící vrták pro pilové frézy
• J 414 adapter A-3 k J 110. Pro soupravu postačuje 1 ks.

Volitelné příslušenství

• J 111 tlakovzdušný šroubovák. Spotřeba cca. 1,1 m3 vzduchu/min, 40 ot/min. Usnadňuje práci a šetří pilové frézy a středící vrtáky
• J 110 doplňkové zařízení do DN 80-100. Pro navrtávky do DN 80 a DN 100 lze soupravu rozšířit o přírubovou desku a pilovou frézu J 413 pro DN 3" a DN 4". A J 416 zesilovací deska na frézy pro DN 3" a DN 4" a frézy ë 73 a î 92 mm
• J 140 uzavírací kolíky pro DN 1" - DN 2" a pro PN 4. Musí být k dispozici zařízení pro osazování kolíků. C 415 navařovací hrdla pro gumové kolíky pro DN 1" - DN 2" pro osazování gumových kolíků do potrubí o průměru 1" a 2" při provozním tlaku do 4 bar. K navařovacím hrdlům musí být uzavírací bezpečnostní zátka G 121 č. 330001

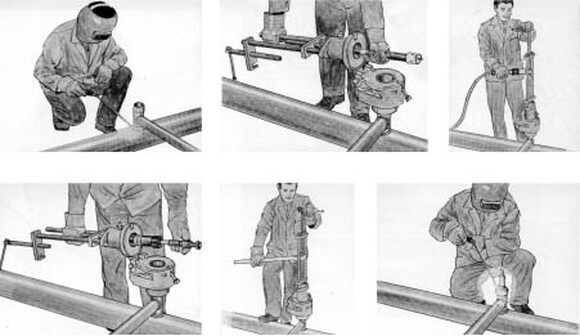

Postup práce se soupravou J 110
