Trojcestná kulová objímka pro PN 40

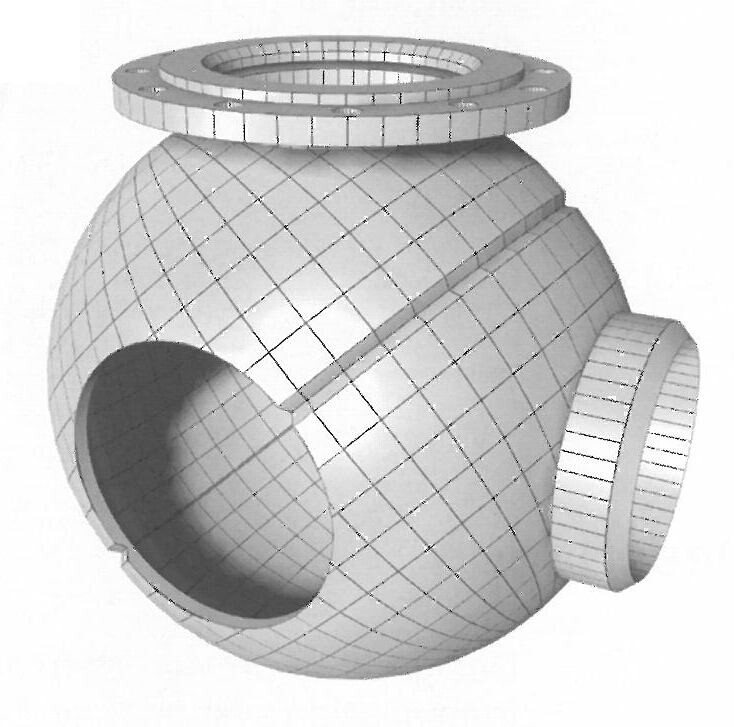

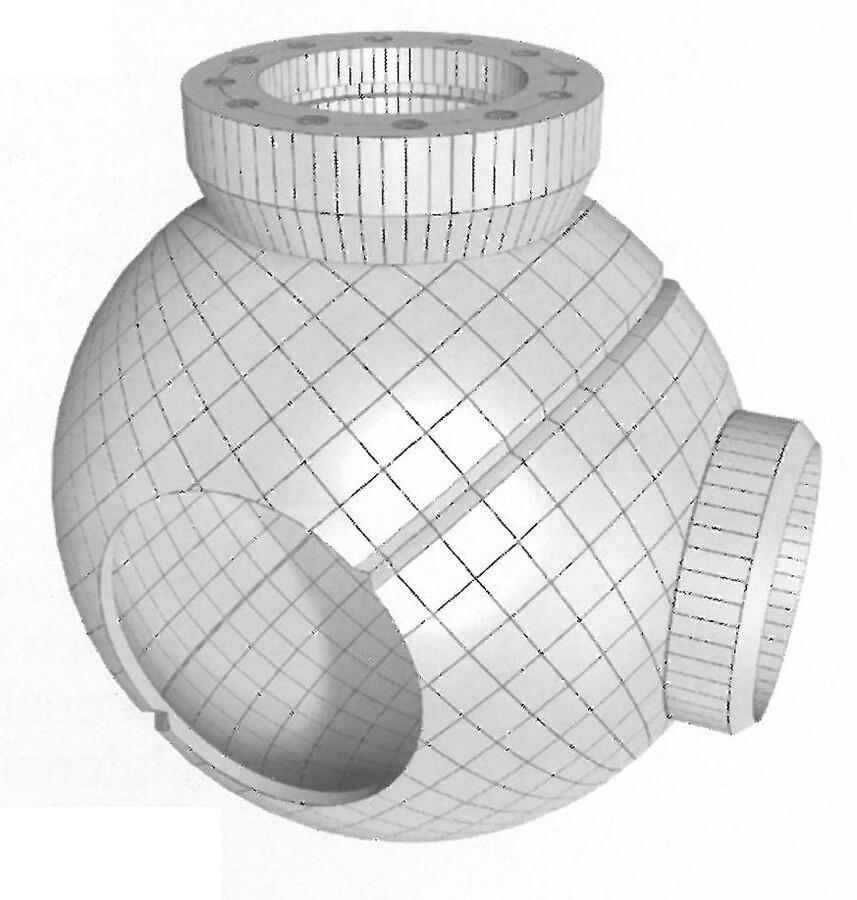

Trojcestná kulová_1Trojcestná kulová_2
Těleso:Ocel, např St 52.0
Těsnění:Perbunan, PTFE
Hrdlo:Ocel, např St 52.0
Příruba:Ocel, např St 52.0
Zátka:Ocel, např St 52.0

Tato trojcestná kulová objímka je vhodná pro uzavírací zařízení typ Williamson nebo IPSCO. Objímka je určena pro plyn nebo kapaliny o maximálním pracovním tlaku 40 bar a maximální teplotě 80° C.

  1. Horní díl s přírubou
  2. Spodní díl s odbočkou
  3. Zajišťovací kolík pohonného šroubu
  4. O-kroužek zátky
  5. Lamelový uzávěr
  6. Pero
  7. Zpětné lamely
  8. Zajišťovací šroub
  9. Pohonný šroub
  10. Těsnění
  11. Slepá příruba
  12. Šroub
  13. O-kroužek pohonného šroubu



Sestava

Dodávané rozměry:

Průměr DNPrůměr ADPrůměr kouleVáha cca.Obj. číslo
100 108,9 mm 220 mm 50 kg 02160007
100 114,3 mm 220 mm 50 kg 02160009
150 159,0 mm 370 mm 90 kg 02160015
150 168,3 mm 370 mm 90 kg 02160017
200 219,1 mm 370 mm 145 kg 02160020
250 273,0 mm 510 mm 255 kg 02160023
300 323,9 mm 510 mm 325 kg 02160026
