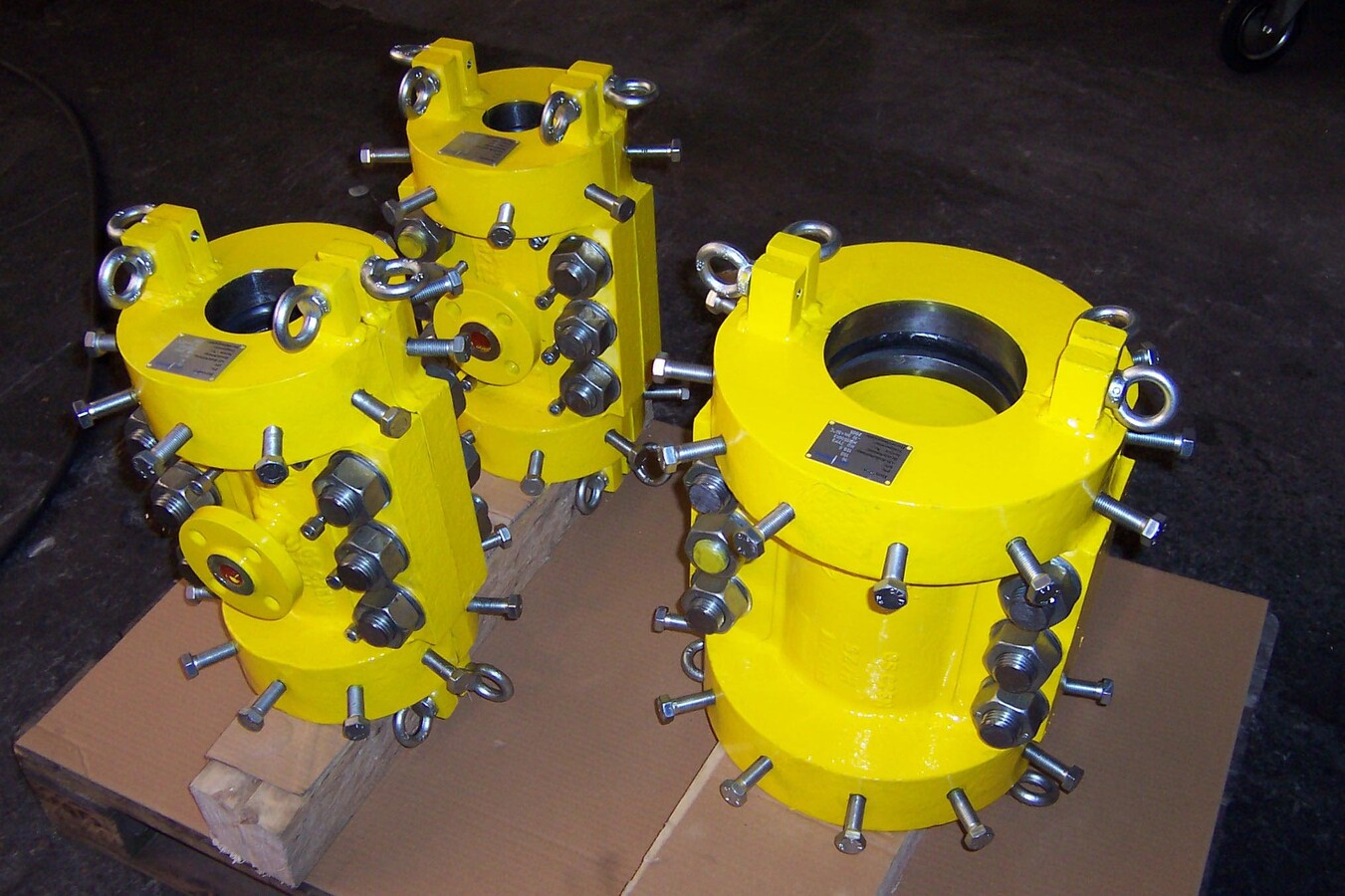

Tvarovka H110 typ 1, 2, 3 (25, 40, 100 bar)

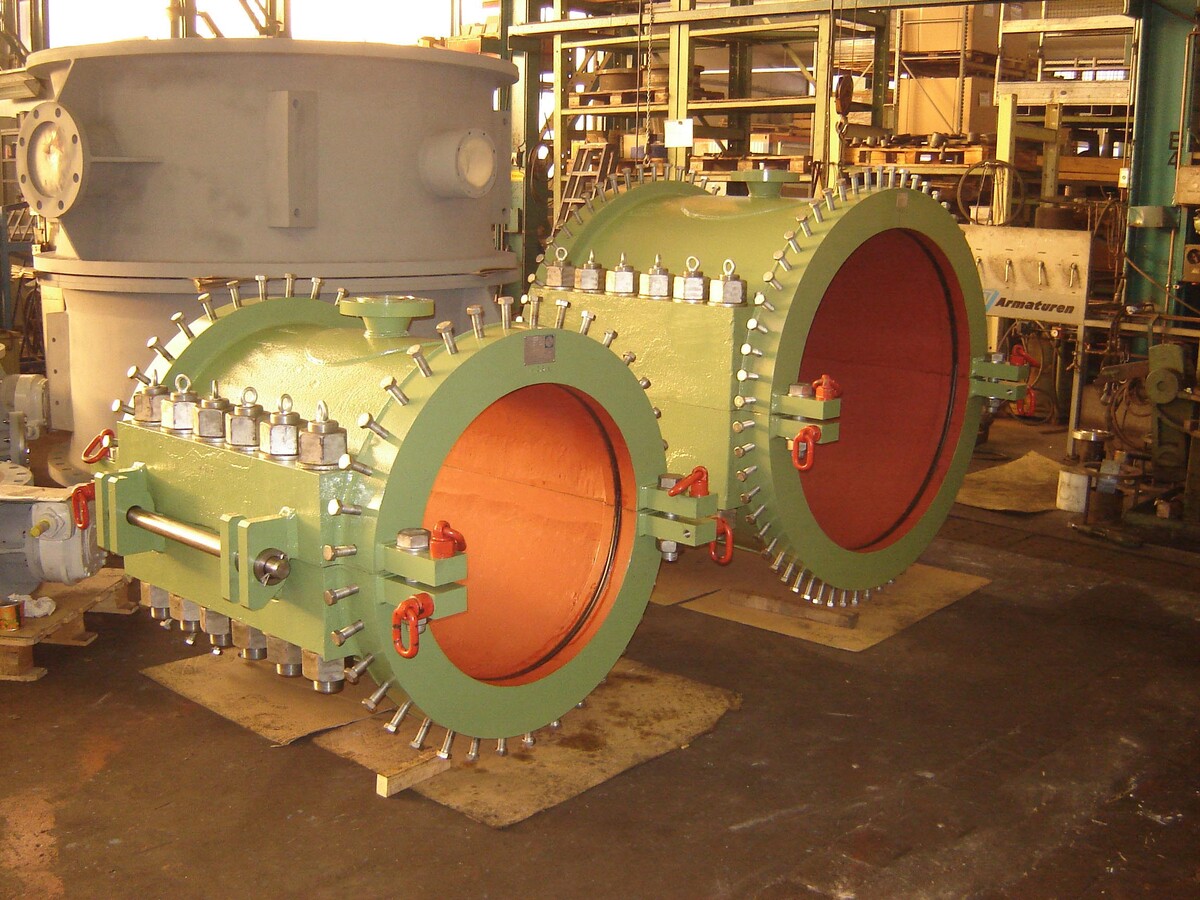

Tvarovka je určena pro provizorní opravu VTL plynovodů až pro PN 100 bar a průměr od DN 80 až DN 1400.
Konstrukční provedení tvarovky s kruhovými segmenty umožňuje vyrovnat částečně ovalitu potrubí a zajistí dokonalé utěsnění i v místě spirálového svaru nebo i v místě, kde je poškozena izolace nebo je i vryp ve stěně potrubí.

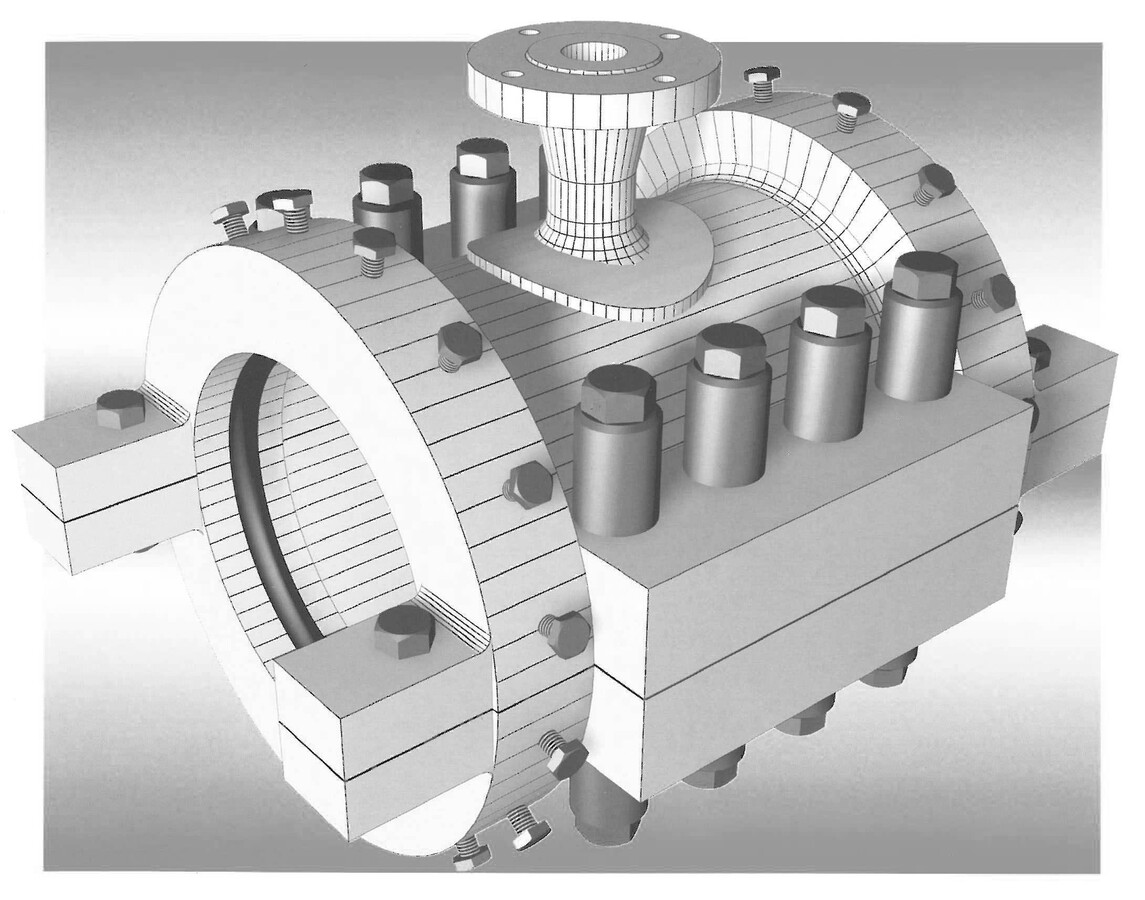

Dělené vysokotlaké opravárenské tvarovky Manibs H-110 s odfukem se skládají ze dvou polokruhových částí, na jejichž koncích jsou těsnící komory a po stranách žlábky pro osazení podélného gumového těsnění. Utěsnění těsnících komor na konci se dosáhne vložením kónických kruhových těsnících prvků. Těsnění jsou směrem dovnitř kónická, aby mohla z vnější strany co nejlépe přenášet tlak při utěsňování. Utěsnění celého tělesa tvarovky se dosáhne jednak pomocí podélných těsnění a jednak pomocí kruhpových kónických těsnění. Mezi tělesem tvarovky u utěsňovaného potrubí zůstane vždy volný meziprostor.

U tvarovek DN 80 - DN 150 je odfukový vývod DN 25, u vyšších průměrů je odfuk DN 50. Odfuk je nahoře i dole zakončen přírubou PN 25 příslušné dimenze podle DN 2634. Nahoře je zaslepovací příruba podle DIN 2577 se šrouby a těsněním.

Kulový kohout pro funkci odfukového ventilu je přírubový.

Před dalším použitím tvarovky je nutné provést výměnu těsnění. Náhradní sada obsahuje 2 ks radiálních a 2 ks axiálních těsnění včetně 2 sad tlakových kruhových segmentů.

Vlastnosti

• dokonalá těsnost při jakémkoliv povrchu potrubí
• opětovné použití (nutná jen výměna těsnění)
• možnost odvzdušnění, takže lze manipulovat pod tlakem na místě úniku
• rychlá montáž bez zvedacího zařízení do DN 300
• rozměrové nerovnosti potrubí do 5mm jsou zanedbatelné
• APZ podle EN 10204 3.1.B (na přání 3.1.C)
